（1）成果簡介
BLSS-FL井下無人機三維激光掃描探測系統，針對地下礦山三維空間數據獲取的急迫需求，尤其是采空區三維空間數據獲取的難題，突破復合運動條件下激光點云畸變?nèi)コoGNSS信號環境下自主定位和建圖、狹窄空間下無人機飛行增穩和避障等多項關鍵技術，可在無衛星導航信號情況下自主避障和探測，動態獲取地下礦山被測區域的精細三維點云數據，可有效用于采礦作業的超爆欠爆定量評價、井巷工程及采場驗收、礦石資源損失貧化分析、保有資源計算、溜井與井巷工程治理和數字礦山建設等方面，填補國內空白。儀器通過了中國計量科學研究院計量認證，在國內多家礦山企業進行了應用驗證，具備多場景、快速、實時、安全地獲取地下礦山三維空間形態的能力，標志著我國地下三維空間形態探測技術跨入新時代。
（2）主要性能指標及適用條件范圍
可廣泛應用于空區、采場、巷道、排洪隧洞、人防工程等人員難進入場景，是國內首個應用于地下礦山環境下的無人機三維激光掃描探測系統，具備實時定位建圖、高可靠性遠距離通信、無人機精確控制與全向避障等功能。
表1 產品主要性能指標
| 產品型號 | BLSS-HL |
| 掃描方式 | 旋轉 |
| 絕對建圖精度 | ±4 cm |
| 掃描主機重量 | 1.78 kg |
| 產品尺寸 | 305 mm×120 mm×88 mm |
| 解算模式 | 支持實時解算和后解算 |
| 工作時長 | 4 h |
| 掃描視角范圍 | 360°×360° |
| 定位方式 | SLAM技術（無需GNSS） |
| 防護等級 | IP54 |
| 點云格式 | las等 |
| 控制掃描 | 支持軟件控制和硬件控制 |
| 激光等級 | Class 1（人眼安全） |
| 激光線束 | 16線 |
| 掃描范圍 | 0～100 m |
| 點云頻率 | 30萬點/秒 |
| 電源輸入 | 24V DC |
| 產品功耗 | <35 W |
| 工作溫度 | -15～45℃ |
| 數據接口 | USB3.0 |
| 內部存儲 | 256G SSD |
| 通訊方式 | WIFI通訊 |
| 產品材質 | 高防護ABS外殼 |
| 兼容性 | 延長桿、無人機、車載等 |
（3）成果應用情況
已在中國五礦集團湖南柿竹園礦業、云南馳宏鋅鍺彝良毛坪鉛鋅礦、江西銅業集團永平銅礦、貴州磷化集團甕福磷礦等成功進行示范應用，滿足了礦山實際生產需要，協助企業提升了礦山本質安全水平和精細化采礦水平。
（4）成果展示

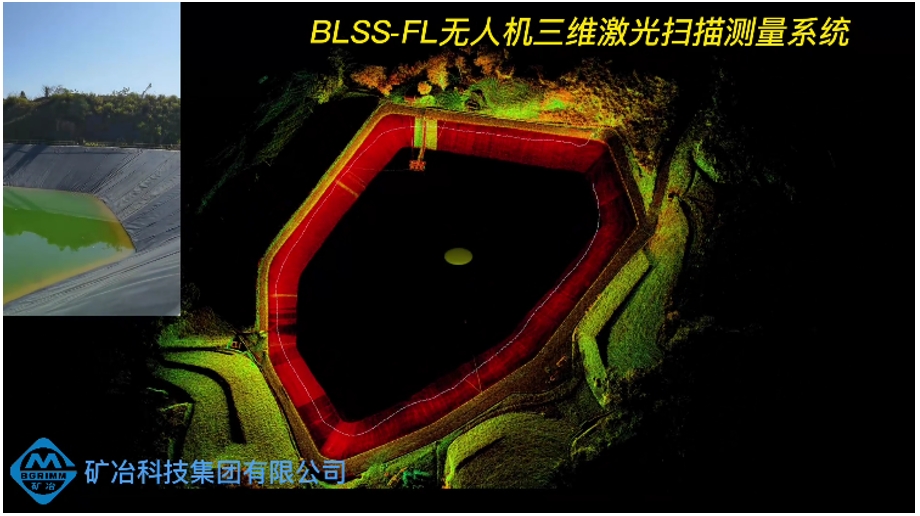

圖1 酸性水庫無人機激光掃描

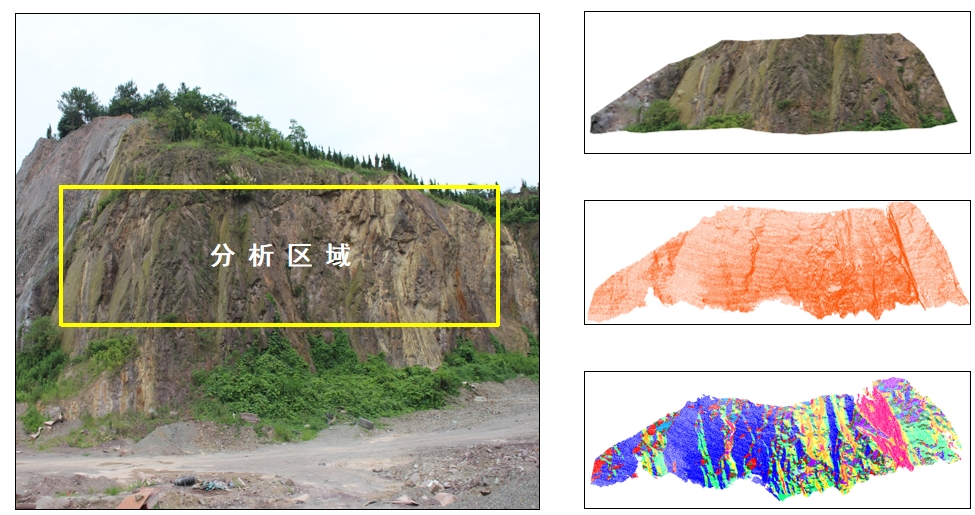

圖2 礦山邊坡巖體結構面快速調查

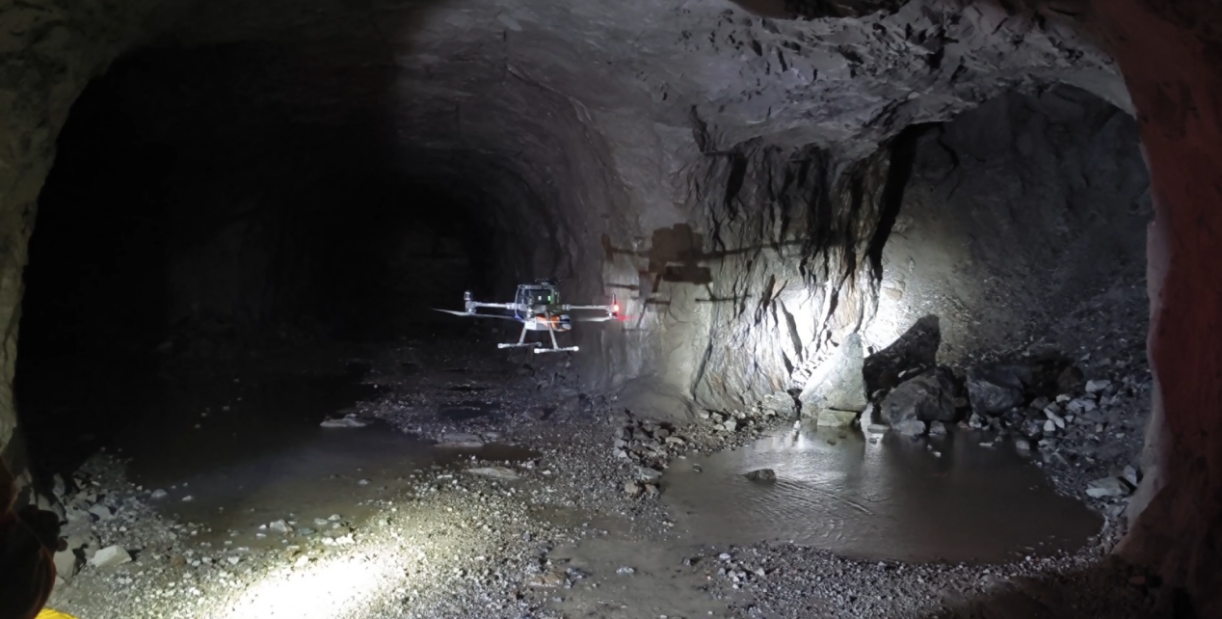

圖3 井下無人機三維激光自主探測系統

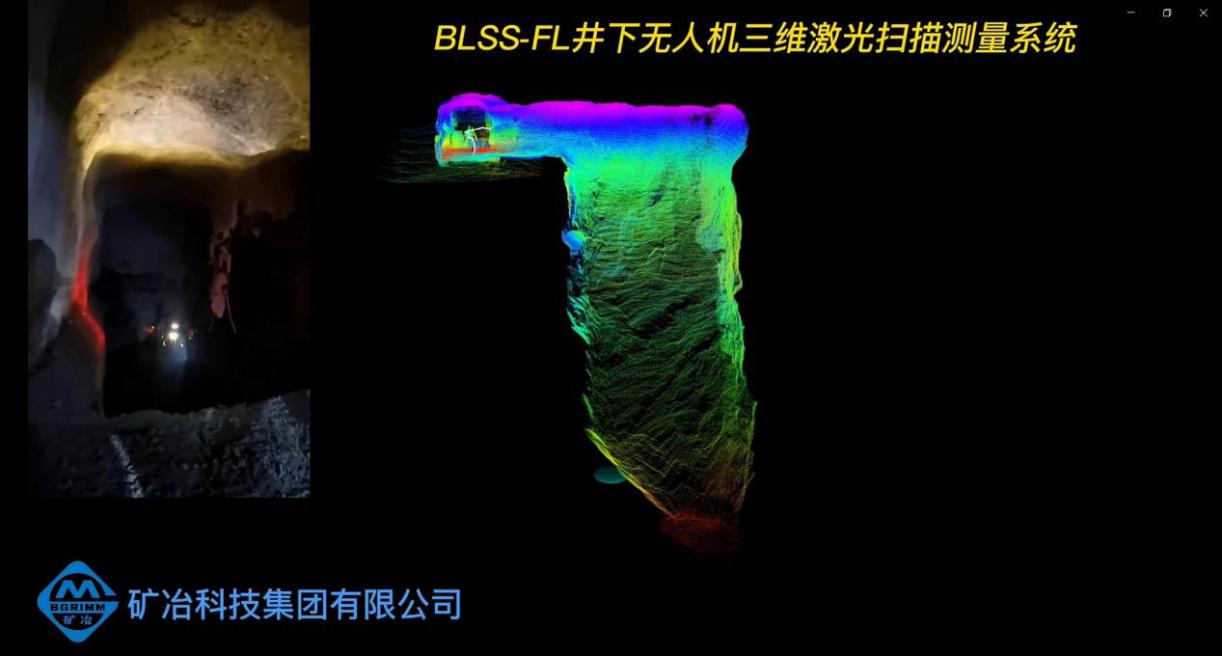

圖4 大塘采空區無人機三維激光掃描應用

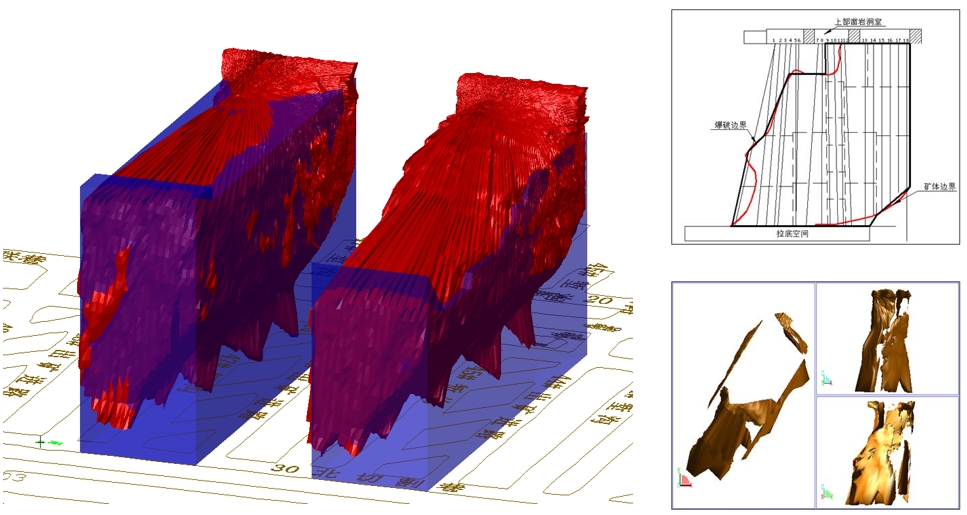

圖5 激光掃描貧損控制及回采優化

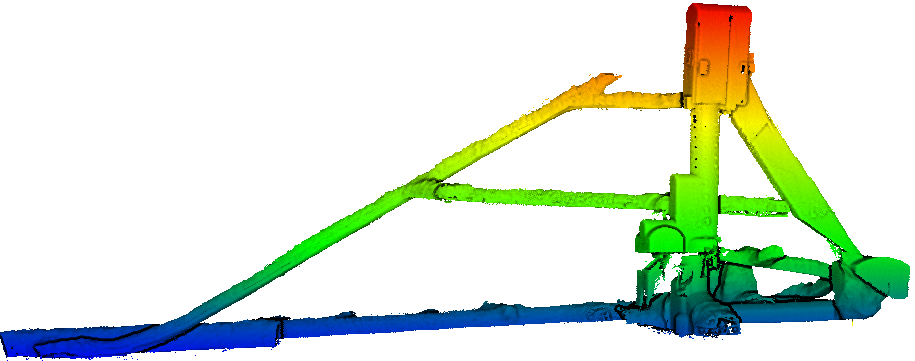

圖6 地下礦山斜井精確測量

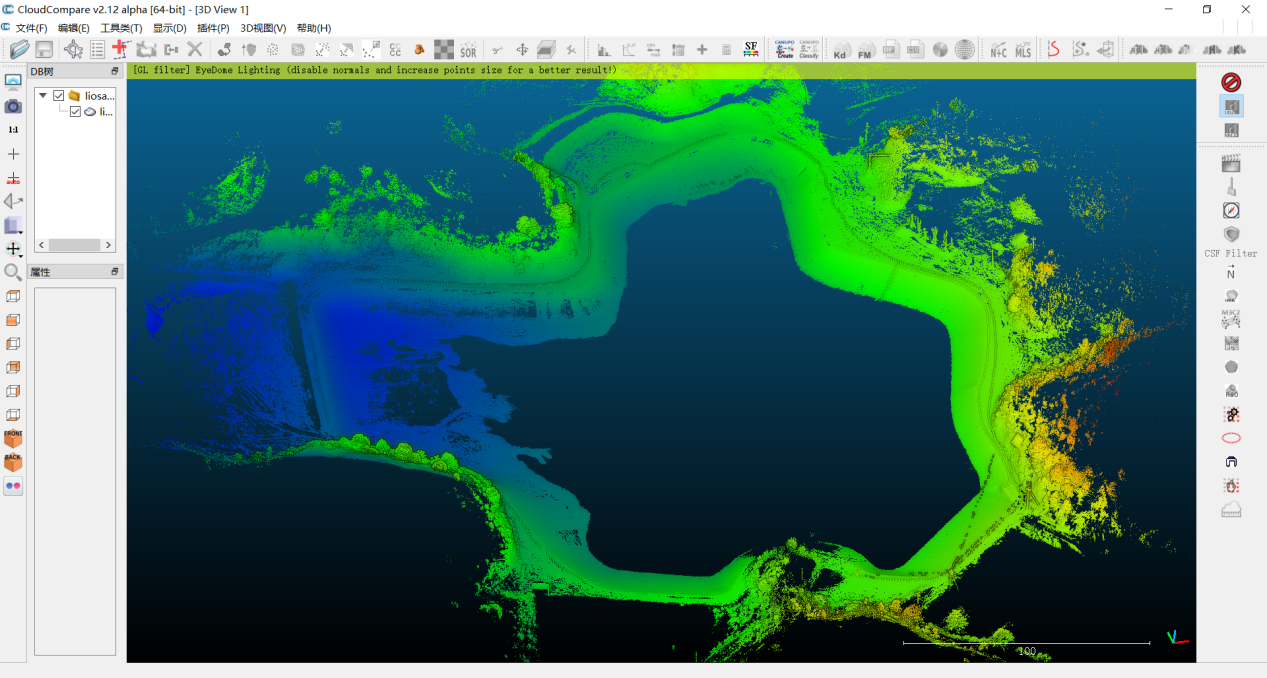

圖7 BLSS三維激光掃描儀軟件平臺

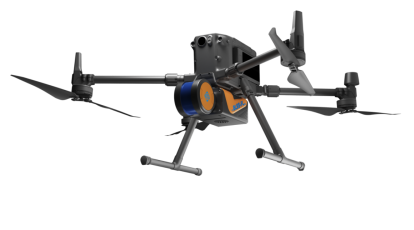

圖8 BLSS-FL無人機載三維激光掃描系統
